Extron AV 系统助力赛特德尔军事学院全新 Bastin 大楼
资深的技术经验、优质的服务支持、高可靠性及超长的使用寿命，乃至将接口、切换、放大及控制设备整合在一起极具性价比的解决方案，这些都是我校长期以来坚持打造 Extron 型教学环境的关键因素。
成立于 1842 年的赛特德尔军事学院是美国六大高等军事院校之一， 坐落在南卡罗莱纳州查尔斯顿市中心阿什利河畔，占地 300 英亩。校内设有五个专业学院：商学院、教育学院、工程学院、理学院及人文社科学院。全校拥有在校本科生 2300 余名，构成了南卡罗莱纳军事学员团。这些学生按照传统的军事体系学习和生活，注重培养其领导力和性格。另有 1000 名学生就读于赛特德研究生学院，该院主要提供针对本科、研究生及专业学位的晚间及在线课程。
历经两年的建造， Bastin 教学大楼于 2021 春季学期正式开放
项目挑战
历经两年的建造，位于 Tommy and Victoria Baker 商学院的 Bastin 教学大楼于 2021 春季学期正式开放。这座 44,000 平方英尺的教学楼是校方近 30 年来建造的第一座全新教学设施。整幢建筑耗资 2500 万美金引入最新的教学空间概念和技术，旨在激发学员们的创造力和协作精神。顶尖的视音频教学工具也被囊括其中
解决方案
校方多媒体业务副总监 Mary Chapman Bates 负责整个项目设计和安装的督导工作。AV 系统的设计和安装由 CamCor 公司完成。Extron 为大楼提供 AV 切换、分配和控制设备，此外还包括数字矩阵处理器和扬声器。
简单、高效的 AV 系统满足 Commons 大型演示需求
Commons 是一个高吊顶的广阔社交空间，它集入口大厅、学生协作会议区和演示场所于一体。其配备了一个用于信息发布的拼接墙及一套用于内容演示的激光投影机和大型投影幕。Extron IN1808 IPCP MA 70 图像解析度转换演示切换器作为 AV 系统的核心， 负责 AV 信号切换、音频信号处理及 AV 系统控制等重要任务。它将来自 DTP T HWP 4K 331 D 墙面板发送器、便携设备无线投屏设备等通过有线及无线连接方式将 HDMI 4K 信号传输至天花板的投影机以及拼接墙系统。

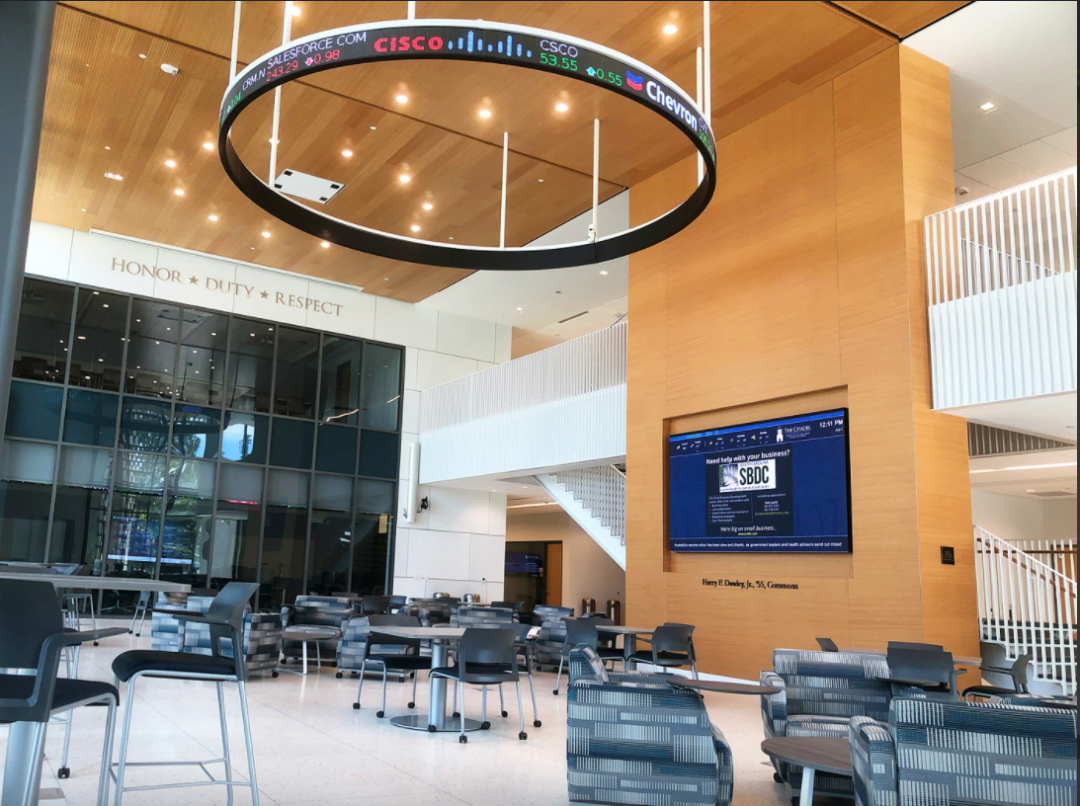

Bastin 大楼的入口大厅是一个广阔的社区空间，同学们可聚在这里学习、交流协作、开会或参加团体活动。高处循环播放的股票行情体现了该大楼主要聚焦商业投资邻域。拼接墙用于信息发布。AV 系统主要包括：1 台投影机，可从天花板降下的投影幕，以及强大的扩声系统
切换器的线路音频输出给到显示屏两侧安装的数字线阵列扬声器，每组配备 8 只有源扬声器。Extron DMP 64 数字矩阵处理器对多达 6 路无线麦克风的音频进行选择及混音，并传输至切换器。切换器集成的 IPCP Pro 控制处理器使用户可通过安装在后墙上的 7" Touchlink® Pro 触摸屏 TLP Pro 725M 对所有 AV 功能、投影幕的升降及投影机升降机进行控制。
常规教室集成多功能 AV 系统
4 间尺寸及配置各不相同的常规教室均以集成了 IPCP Pro 控制处理器和 100W 单声道功率放大器的 DTP Crosspoint 82 4K 图像解析度转换演示矩阵切换器为核心设备，来实现强大的 AV 功能。室内的 2 台激光投影机可通过 DTP CATx 电缆接收切换器输出的 4K 视频及控制信号。9 只 SF 26CT Sound Field® 天花板扬声器可为同学们提供清晰的音质。
室内信号源设备包括：实物展台、便携式设备无线投屏终端以及通过有线连接的 3 路 DTP 地插盒。可移动的教师讲台亦通过地插盒实现 DTP 连接。讲台配备 1 台 PC 和 2 台触摸屏显示器，外加一路可连接笔记本电脑的 HDMI 端口。讲台内的 DA4 HD 4K 分配放大器和 DTP T SW4 HD 4K 切换器用于讲台 AV 信号的分发及选择。DTP HDMI 4K 030 Tx 和 Rx 可实现部分 DTP 终端与矩阵切换器相连接。用户通过桌面的 7" 触摸屏 TLP Pro 725T 与切换器内置的控制处理器进行通信，以实现对 AV 系统的控制。
可分离式教室搭载双 AV 系统，应用更加灵活
三楼的可分离式教室部署双倍于常规教室的 AV 信号源。隔断降下后，两边教室均拥有自己的讲台、实物展台、无线投屏终端以及 DTP 地插盒等有线连接终端。两边共用 1 台 DTP CrossPoint 82 4K 矩阵切换器。18 只 SF 26CT 天花板扬声器 (常规教室的双倍) 平均分布在两边的教室(每边 9 只)。其统一由 1 台 XPA U 1002 立体声放大器进行驱动。另外配备了一台 IPCP Pro 250 控制处理器用于两个隔断房间的其它控制需求。

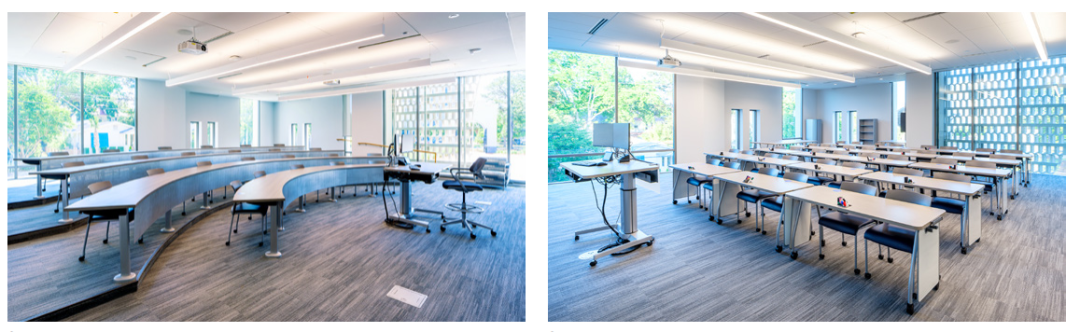

采用阶梯式坐席的常规教室

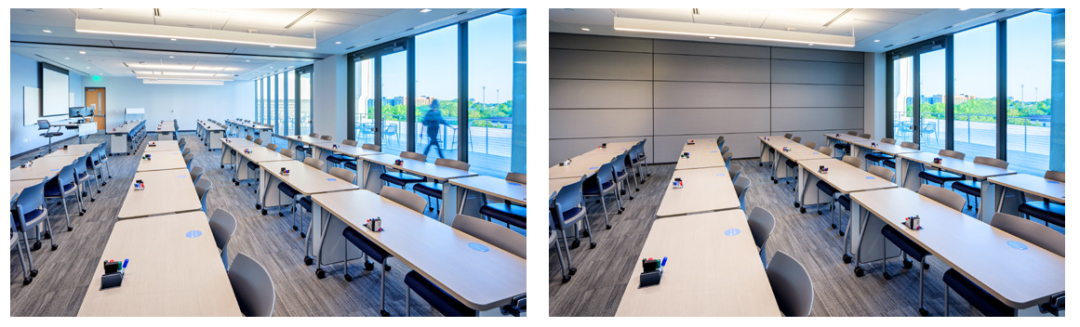

可分离式教室 (图为隔板被升起状态) 配备与常规教室相同的 AV 系统，但 AV 信号源及扩声系统采用其双倍的配置
录播教室实现混合式教学
楼内部署有四间录播教室。它们在常规教室 AV 系统配置的基础上增加了数字矩阵处理器 DMP 64 Plus 及 HDMI 和音频至 USB 转换桥接器 MediaPort 200。DMP 64 Plus 负责对室内界面麦克风、无线领夹式麦克风及桌面扬声电话麦克风的音频进行切换和调节。MediaPort 200 将以上音频和 PTZ 摄像机获取课堂录播内容一同经 USB 端口传输给 PC 运行的 Zoom 视频会议软件，使得远端的学生亦可通过实时视频会议的方式参与到课堂学习中。PTZ 摄像机也可将视频和音频发送至 Mediasite® 视频云，用于内容储存及归档，方便远端学生在任一时间登录学校的 Canvas® 学习管理平台观看内容点播及回放。
院长会议室支持现场 AV 演示及远程电话会议
在院长会议室，与会者主要通过 75" 平板显示器进行内容分享。他们可将笔记本电脑连接至 HDMI 端口或直接使用无线投屏功能。PTZ 摄像机和桌面无线扬声电话可接入 PC 运行的 Zoom 视频会议软件。Zoom 的内容则展示在 75" 显示器上。HDMI 切换器 SW4 HD 4K 根据触摸屏 TLP Pro 725T 通过 IP Link® Pro 控制处理器 IPL Pro S1 发出的控制指令，执行信号源设备与显示器之间的信号切换。
AV 部署与屋顶露台俯瞰的校园全景相得益彰
户外露台集成了 55" 全天候平板显示器和高性能的音频混音系统，在 AV 系统的加持下，各类休闲聚会活动熠熠生辉。来自有线及无线连接的 AV 信号通过墙面板连接器、数字标牌播放器及无线投屏终端接入系统。XPA 2001 为两台 200W 的全天候扬声器提供音频放大。安装在防水外罩内的 MediaLink® Plus 按键面板 MLC Plus 100 可控制 AV 系统的开关及调节音量大小等。

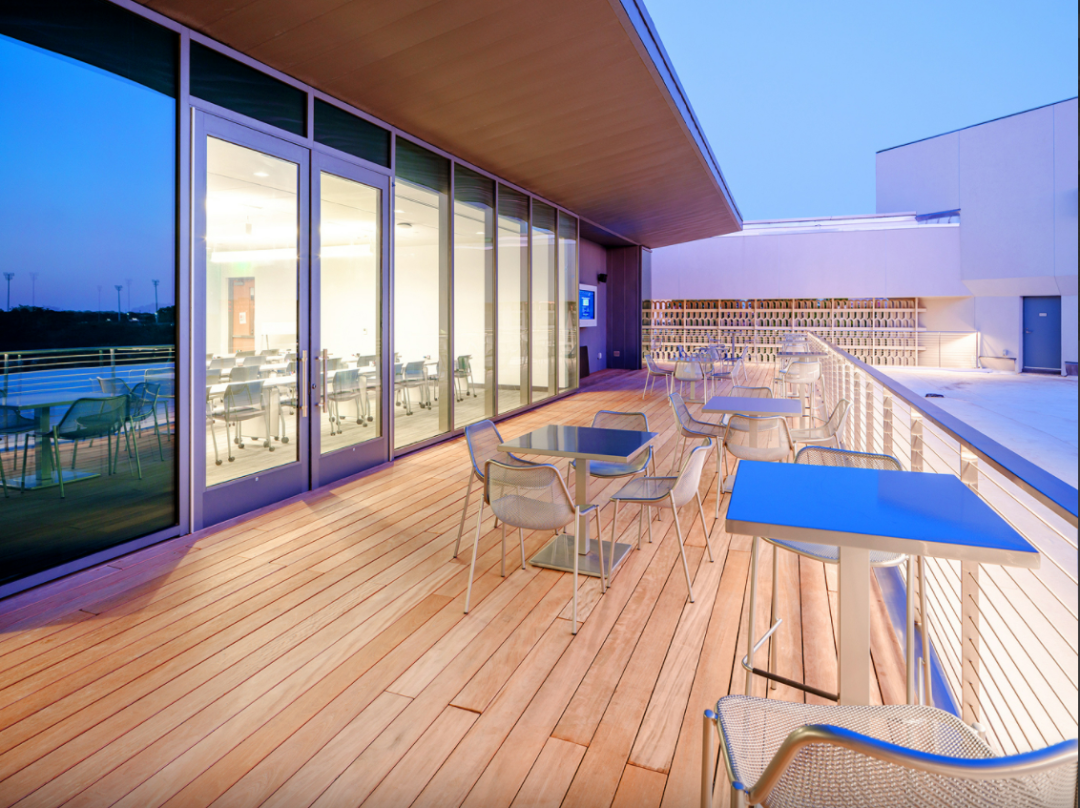

屋顶露台的 AV 凹室部署有 1 台 55" 显示器，和一套可提供 200W 音频放大的扩声系统。从图片角度看，显示器位于露台的远端
成果反馈
赛特德尔军事学院对于 AV 多媒体教学的重视程度是显而易见的。本文介绍的仅是整个 AV 系统部署的一部分。Bastin 大楼内集成 AV 系统的空间还有很多，例如：营销领导力实验室 - 可记录并流传输同学们的现场营销演示内容，以便于现场点评或后期评审；每层楼公共区域的数字标牌可提供热点信息播报；在诸多长廊、阅览室及其它公共学习区，人们可通过有线或无线连接的方式，将各自的创意或想法分享至显示器。点击本文右侧视频链接，跟我们一同走进 Bastin 大楼的多媒体空间。
身为多媒体服务副总监的 Mary Chapman Bates 对于校内的 AV 系统部署，有着非常明确的目标。她提到：“坦率地讲，对于我校长期以来打造的 Extron 型教学环境，始终令我倍感自豪。” 对此，她解释到， “首先且最重要的，我可以随时打电话向 Extron 求助。我知道他们资深的技术人员非常乐于为我们提供最优质的服务和支持。这非常难得。与此同时，Extron 设备的耐用性让我感到惊叹。且不管我们已使用多久，他们始终不遗余力地提供支持和帮助，无需担心报废期限抑或产生其它额外的费用。” Bates 还对教室内使用的 Extron 一体化切换器赞不绝口，称其有效帮助学校节约了成本。“Extron 切换器能够满足我们日常工作中的所有需求。它支持所有的信号输入和输出，并集成了 Extron 自己的控制处理器和音频放大器。内置的 DTP 接收器对我们非常的受用，我们可以无需额外采购接收器。众多功能的集成，为大楼内众多教室的系统部署节省了成千上万美金的预算。”
